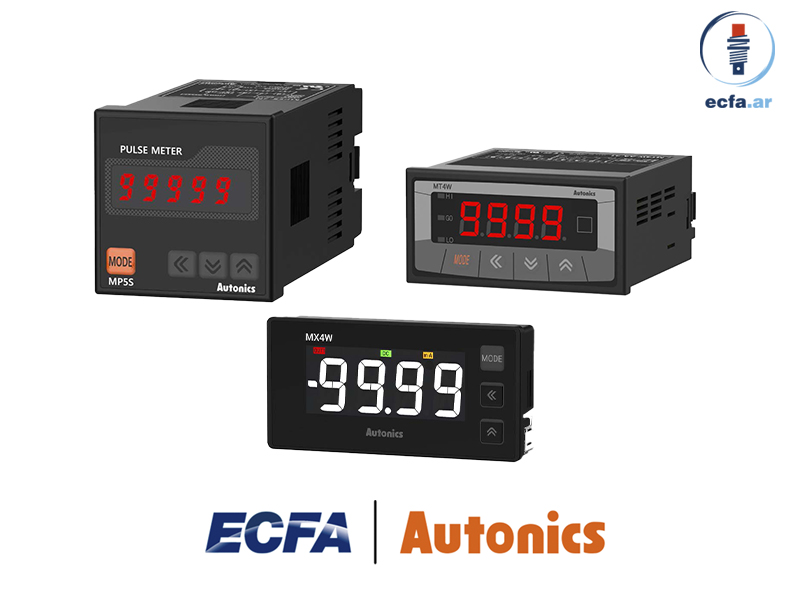

Medidores digitales para visualización de proceso en tableros industriales
Autonics ofrece la mayor variedad de panel meters del segmento: desde medidores multifunción para voltaje, corriente, potencia y velocidad, hasta indicadores de pulso de alto rendimiento con 16 modos de operación, medidores de escala con alimentación por lazo 4–20 mA sin fuente externa y formatos ultracompactos con batería de litio e IP66. Formatos DIN 48×24, 72×36 y 96×48 mm. Salidas RS485, relé, colector abierto y transmisión 4–20 mA. Excelente relación precio-prestaciones.
Un panel meter — o medidor de panel — es un instrumento electrónico de montaje en tablero que recibe una señal de entrada (voltaje, corriente, pulsos o frecuencia) y la muestra en un display numérico en tiempo real. Es el instrumento de visualización por excelencia en tableros de control industrial: simple, directo y sin necesidad de sistema SCADA para monitorear una variable de proceso.
A diferencia de un PLC o un controlador, el panel meter no toma decisiones de control: su función es mostrar el valor de una variable con la mayor precisión y claridad posible. Modelos avanzados incorporan salidas de alarma, transmisión analógica y comunicación RS485 para integrarse con sistemas de control sin perder su simplicidad de instalación.
Los panel meters se clasifican según la magnitud que miden y el tipo de señal de entrada:
Visualización de tensión CA/CC y corriente CA/CC con display LED o LCD. Muestra valores RMS o promedio (AVG) según el modelo. Utilizado en tableros de distribución, cuadros de control de motores y monitoreo de alimentación.
Convierte una señal analógica estándar (4–20 mA o 1–5 V) en un valor de proceso escalado: temperatura, presión, caudal, nivel u otras variables. Modelos con alimentación por lazo no requieren fuente externa adicional.
Procesa señales de pulso de encoders, sensores de proximidad o generadores de frecuencia para mostrar RPM, velocidad lineal, frecuencia, longitud o caudal. Múltiples modos de operación en un solo instrumento.
Medición de velocidad de rotación (RPM/RPS) o velocidad lineal a partir de pulsos de encoder o sensor inductivo. Display directo en unidades de velocidad sin conversión manual.
Medición y visualización de potencia eléctrica en vatios a partir de la salida de convertidores de potencia (0–10 V, 4–20 mA). Indicado para monitoreo de consumo en procesos industriales continuos.
Una sola plataforma para múltiples magnitudes: voltaje, corriente, potencia y velocidad en distintos modelos de la misma serie. Simplifica el stock de repuestos y estandariza la instalación en tableros con distintas variables de monitoreo.
La selección correcta depende de la señal de entrada, el formato del tablero y las funciones de salida requeridas:
| Criterio | ¿Qué evaluar? | Consideración clave |
|---|---|---|
| Tipo de señal de entrada | Voltaje DC/AC, corriente DC/AC, pulsos, 4–20 mA | Debe coincidir exactamente con la salida del sensor o transmisor conectado; los modelos multientrada simplifican la selección |
| Magnitud a medir | Voltaje, corriente, potencia, RPM, frecuencia, proceso | Definir qué variable se va a visualizar; los medidores de pulso permiten configurar múltiples magnitudes en un mismo instrumento |
| Tamaño DIN | 48×24, 72×36, 96×48 mm | Determinar el espacio disponible en el tablero; los formatos estándar DIN permiten intercambio sin modificar el recorte del panel |
| Tipo de display | LED (mayor visibilidad a distancia) o LCD (menor consumo, más dígitos) | LED para tableros donde la lectura se hace a distancia; LCD para instalaciones compactas o con restricción de consumo |
| Salidas disponibles | Sin salida, alarma NPN/PNP, relé, transmisión 4–20 mA, RS485 | Sin salida para visualización pura; con salida para integración con PLC, SCADA o activación de alarmas por límite alto/bajo |
| Alimentación | 5 VDC, 12–24 VDC, 24–240 VAC/VDC, por lazo 4–20 mA | Los modelos con alimentación por lazo eliminan el cableado de alimentación adicional; verificar la tensión disponible en el tablero |
| Aislamiento | Módulos de entrada y alimentación aislados | El aislamiento permite alimentar múltiples unidades con una sola fuente sin bucles de tierra; crítico en instalaciones con muchos medidores en paralelo |
Los panel meters están presentes en cualquier tablero industrial donde sea necesario visualizar una variable de proceso de forma clara y directa:
Visualización de voltaje y corriente en cada línea de alimentación. Amperímetros y voltímetros digitales reemplazan los instrumentos analógicos con mayor precisión y menor mantenimiento.
Monitoreo de velocidad de rotación, frecuencia de salida y corriente de carga en variadores y arrancadores. El tacómetro digital muestra RPM en tiempo real a partir del encoder del motor.
Visualización de temperatura, presión, caudal y nivel a partir de transmisores 4–20 mA. El medidor de escala convierte la señal del transmisor en la unidad de ingeniería configurada por el usuario.
Control de velocidad de cintas, líneas de laminación y máquinas de corte mediante medidores de pulso con encoder. Display directo en m/min, m/s o mm/s sin conversión manual.
Visualización centralizada de múltiples variables de proceso en paneles de mosaico y salas de control. Modelos dedicados para instalación en mosaico con entradas analógicas estándar.
Medición de potencia activa y factor de potencia en líneas de producción para auditoría energética y detección de ineficiencias sin necesidad de analizadores de red dedicados.
