Medición multifunción de alta precisión para gestión energética industrial

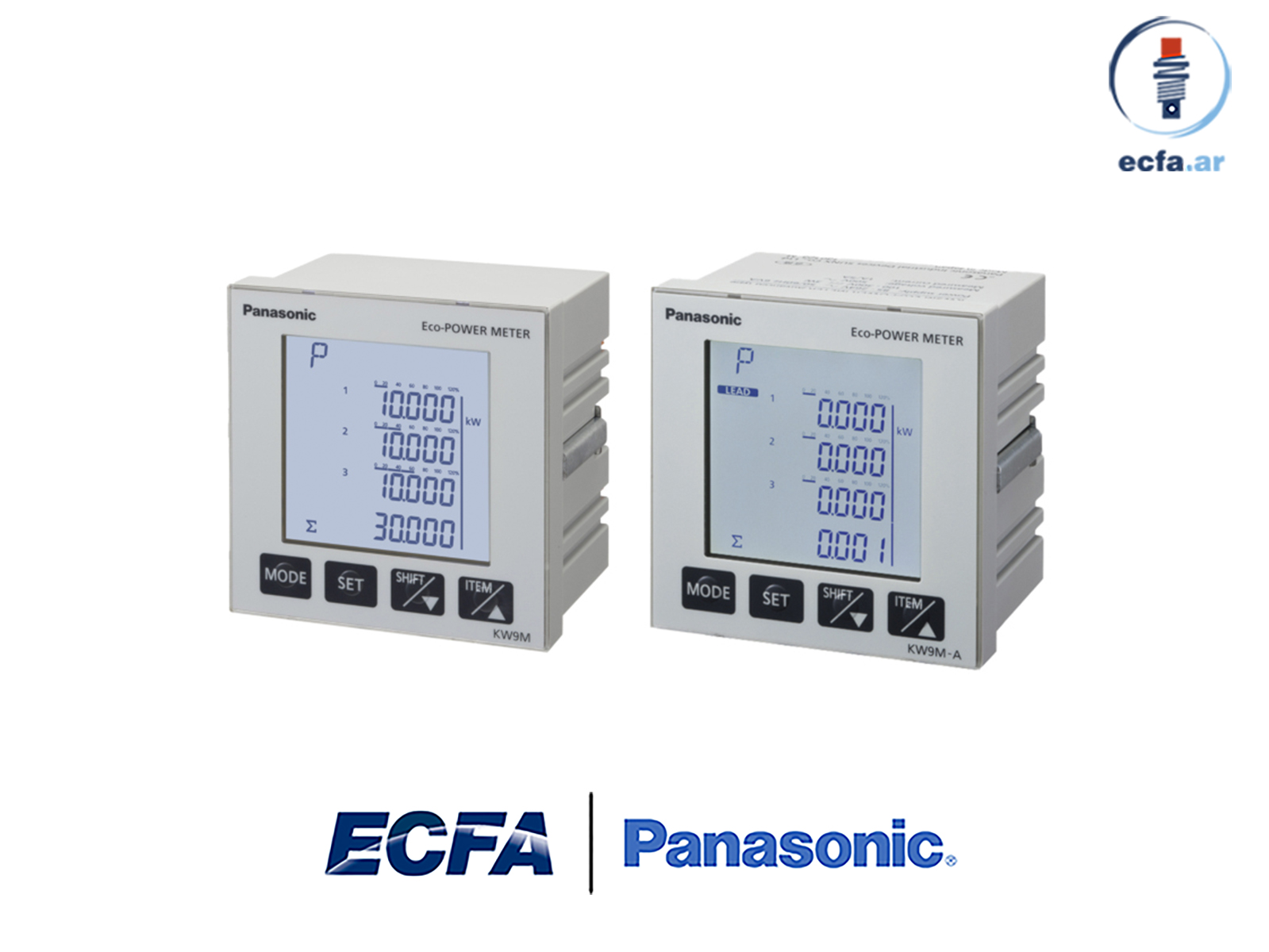

Controlador de Energia Serie KW9M Eco-POWER METER®: medidor multifunción de precisión 0,2% (Clase 0,5S) para gestión de demanda y vigilancia de calidad de energía en instalaciones industriales, comerciales e infraestructura. Mide potencia activa, reactiva y aparente en sistemas 1P2W, 1P3W, 3P3W y 3P4W. Versión avanzada con armónicos hasta el orden 31, desequilibrio de fases y registro mensual de 12 meses. Software gratuito KW Watcher incluido.
Un controlador de energía — también llamado medidor de energía multifunción o power meter — es un instrumento electrónico que mide, registra y analiza los parámetros eléctricos de una instalación en tiempo real: potencia activa, reactiva y aparente, tensión, corriente, factor de potencia, frecuencia, armónicos y demanda. A diferencia de un simple medidor de consumo, el controlador de energía proporciona visibilidad completa sobre la calidad de la energía y el comportamiento de la demanda.
En entornos industriales y comerciales, el controlador de energía es la herramienta fundamental para implementar programas de eficiencia energética, detectar ineficiencias, gestionar la demanda máxima contratada y cumplir con normativas de calidad de energía. Sin medición precisa, no hay gestión posible.
Un controlador de energía industrial de alta gama mide simultáneamente todas las variables del sistema eléctrico relevantes para la gestión energética:
Medición instantánea y acumulada de las tres componentes de potencia por fase y totales. La potencia activa (kW) determina el consumo real; la reactiva (kVAR) afecta al factor de potencia y puede generar penalizaciones en la factura eléctrica.
Registro de la demanda máxima por intervalos de tiempo configurables (método de bloque deslizante o bloque fijo, conforme IEC61557-12). Esencial para controlar el máximo de potencia contratado y evitar penalizaciones por superación de demanda.
Análisis de la distorsión armónica total (THD) y medición por orden de armónico hasta el 31°. Los armónicos generados por variadores, UPS y equipos electrónicos degradan la calidad de la red y pueden dañar equipos sensibles.
Monitoreo del cosφ por fase y promedio. El factor de potencia bajo indica presencia de carga reactiva inductiva (motores, transformadores) que incrementa la corriente circulante sin generar trabajo útil, aumentando pérdidas en la instalación.
Detección de desequilibrios de tensión y corriente entre fases en sistemas trifásicos. El desequilibrio reduce la vida útil de motores, genera vibraciones y reduce la eficiencia de los equipos trifásicos conectados a la instalación.
Totalización de energía activa, reactiva y aparente importada y exportada. Registro histórico mensual de valores máximos y mínimos para auditoría energética y facturación interna por departamento o equipo.
La gestión de demanda es una de las aplicaciones de mayor impacto económico de un controlador de energía. El proceso opera en cuatro etapas:
El controlador mide la potencia activa en tiempo real y calcula la demanda media en el intervalo de tiempo configurado (1 a 60 minutos).
Cuando la demanda proyectada supera el umbral configurado, el controlador activa una salida de alarma o pulso que alerta al sistema de gestión o SCADA.
El sistema de control desconecta cargas no críticas (climatización, iluminación, procesos diferibles) para mantener la demanda por debajo del máximo contratado.
Los valores de demanda máxima y mínima se registran mensualmente para auditoría, comparación con la factura y optimización continua de la potencia contratada.
La selección correcta depende del tipo de instalación, las magnitudes a medir y los requisitos de integración con sistemas de gestión:
| Criterio | ¿Qué evaluar? | Consideración clave |
|---|---|---|
| Tipo de sistema eléctrico | Monofásico (1P2W, 1P3W) o trifásico (3P3W, 3P4W) | Verificar que el medidor soporte la configuración del sistema; los modelos multifunción cubren todos los tipos sin cambiar el instrumento |
| Precisión de medición | Clase 1, Clase 0,5S, Clase 0,2S | Para facturación interna y auditoría se requiere Clase 0,5S o superior; para monitoreo general Clase 1 es suficiente |
| Medición de armónicos | THD únicamente o por orden hasta el 31° | Instalaciones con variadores de frecuencia, UPS o rectificadores requieren análisis armónico por orden para identificar fuentes de distorsión |
| Gestión de demanda | Salida de alarma, salida de pulso, comunicación RS485 | Para control automático de cargas se necesita salida de alarma o pulso; para integración con SCADA se requiere RS485 |
| Transformador de corriente (CT) | CT dedicado o CT de uso general (1A/5A) | Los modelos compatibles con CT de uso general eliminan la necesidad de CT dedicado, reduciendo costo y simplificando la instalación en tableros existentes |
| Comunicación | RS485 Modbus RTU, MEWTOCOL, DL/T645 | Verificar compatibilidad con el protocolo del sistema SCADA o PLC existente; la conectividad en red permite hasta 99 unidades en una sola instalación |
| Registro de datos | Registro interno mensual, software de gestión | El registro interno protege los datos ante caídas de comunicación; el software de gestión gratuito elimina la necesidad de un sistema SCADA dedicado para aplicaciones básicas |
Los controladores de energía están presentes en cualquier instalación donde la gestión del consumo eléctrico sea un factor crítico de costos o calidad:
Monitoreo del consumo por línea de producción, máquina o departamento para identificar ineficiencias, optimizar turnos de producción y reducir el costo energético por unidad producida.
Vigilancia de la potencia máxima para evitar superación del máximo contratado y las penalizaciones asociadas. Control automático de cargas no críticas mediante salidas de alarma o pulso.
Detección y análisis de armónicos, desequilibrios de fase y factor de potencia bajo. Diagnóstico de problemas de calidad que afectan la vida útil de equipos y la eficiencia de la instalación.
Medición del consumo en centros comerciales, hospitales, hoteles y edificios de oficinas. Sub-medición por piso o área para reparto de costos energéticos y cumplimiento de normativas de eficiencia.
Registro histórico de consumo, demanda máxima y factor de potencia para auditorías energéticas, certificaciones ISO 50001 y elaboración de informes de eficiencia energética.
Conexión vía RS485 Modbus RTU con sistemas SCADA, BMS y PLCs para monitoreo centralizado de hasta 99 medidores en red. Visualización y análisis con software KW Watcher sin costo adicional.
