La serie MD200 de INOVANCE son variadores de frecuencia compactos disponibles en variantes monofásicas 220 VAC y trifásicas 380 VAC. Diseñados para satisfacer la demanda del mercado de soluciones de baja potencia, tamaño reducido y alta relación costo-beneficio. Adoptan los modos de control V/f y Vector Sensorless (SVC), ofreciendo ventajas significativas en densidad de potencia, alto EMC y alto rendimiento de protección.

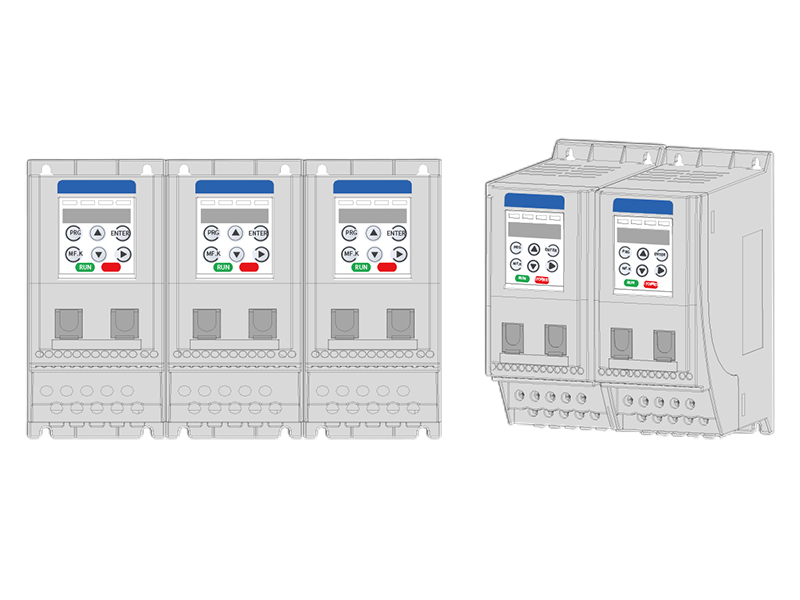

Estructura tipo booksize con volumen idéntico y reducido para todos los modelos de la serie, permitiendo instalación lado a lado sin separación en espacios reducidos.

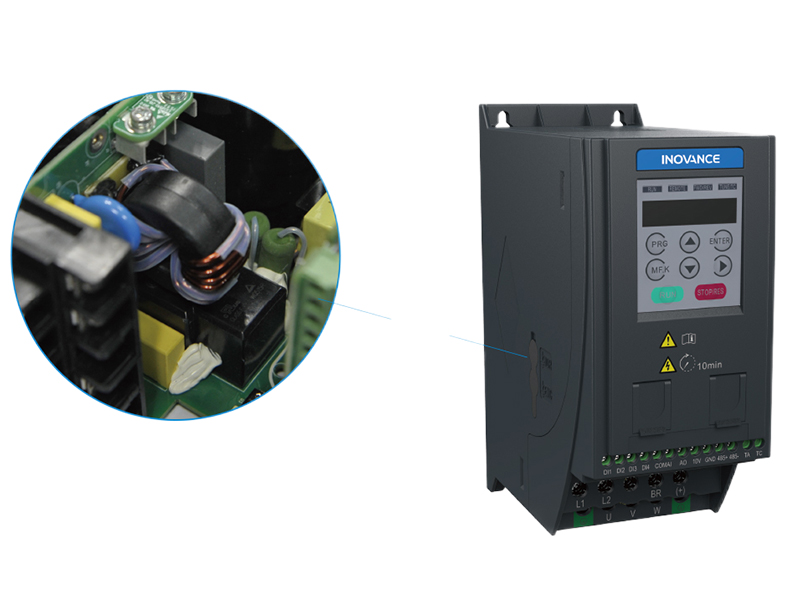

Filtro EMC interno de categoría C3 integrado de fábrica, reduciendo eficazmente las interferencias hacia el exterior y facilitando un control preciso.

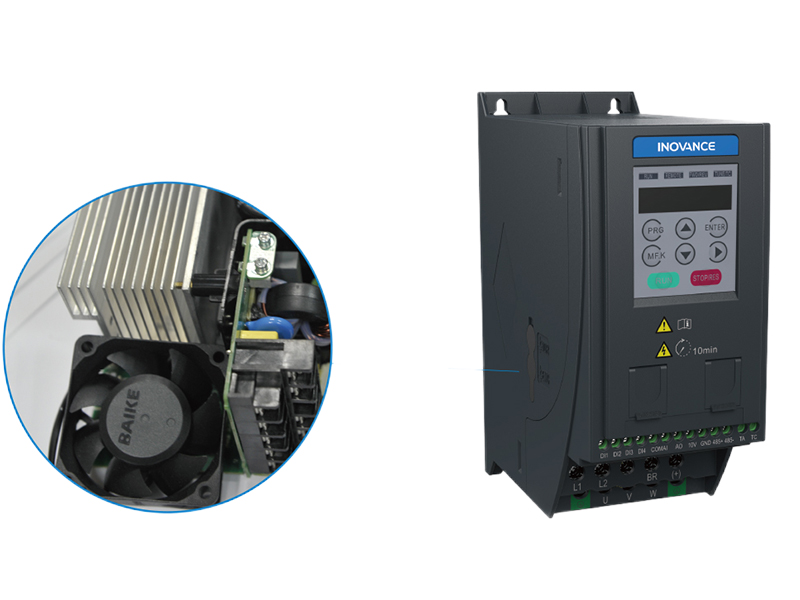

Rendimiento antipolvo óptimo que garantiza la operación estable a largo plazo de los componentes electrónicos.

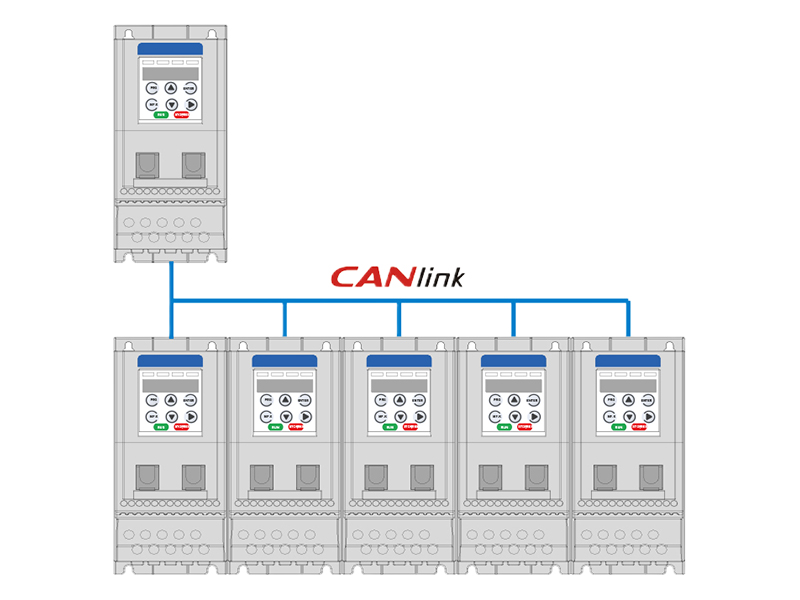

Comunicación Modbus RTU integrada y CANlink opcional para sincronización de velocidad entre múltiples variadores. Red de automatización industrial simple y eficiente.

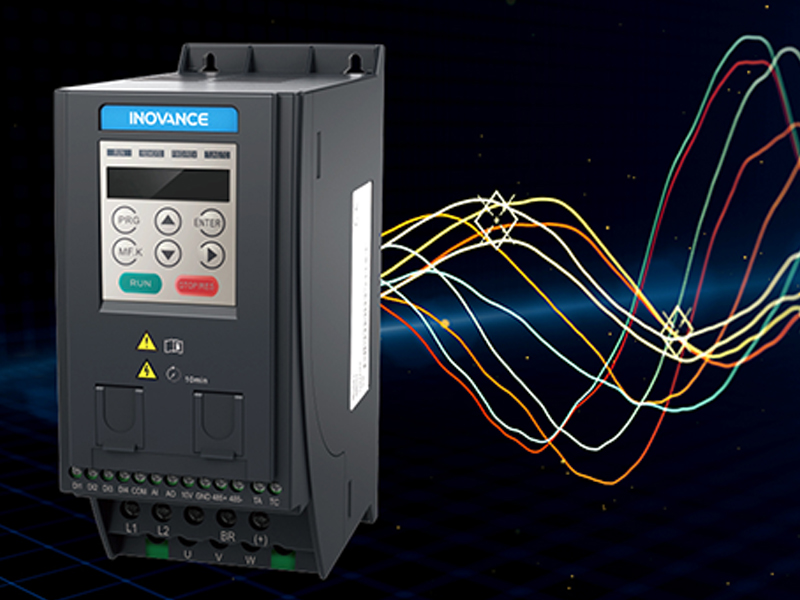

Gran corriente de sobrecarga para aceleraciones rápidas: 150% durante 60 segundos y 180% durante 3 segundos.

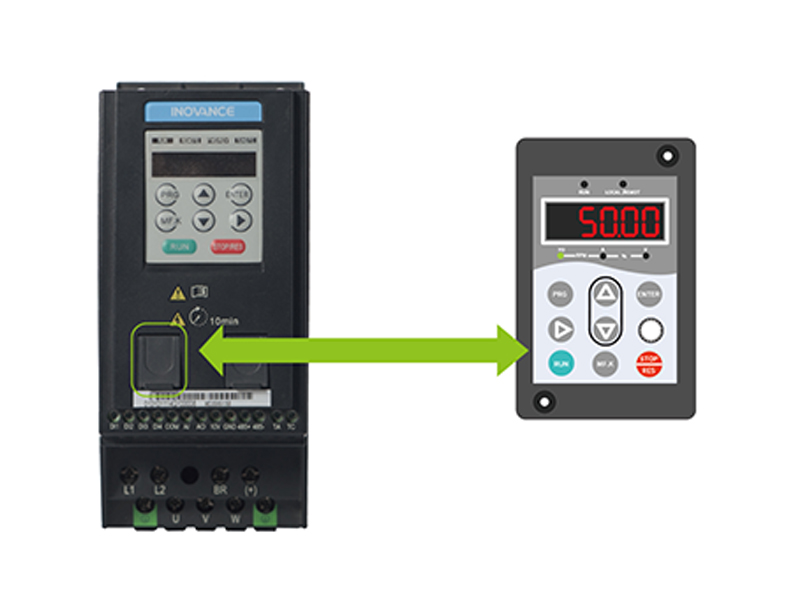

Configuración con un solo clic de parámetros específicos por industria mediante macros integradas. Compatible con teclado remoto MDKE8 (LED) y MDKE9 (LCD) para copiado y configuración rápida.
Estructura tipo booksize con volumen idéntico y reducido para todos los modelos de la serie, permitiendo instalación lado a lado sin separación en espacios reducidos.
Filtro EMC interno de categoría C3 integrado de fábrica, reduciendo eficazmente las interferencias hacia el exterior y facilitando un control preciso.
Rendimiento antipolvo óptimo que garantiza la operación estable a largo plazo de los componentes electrónicos.
Comunicación Modbus RTU integrada y CANlink opcional para sincronización de velocidad entre múltiples variadores. Red de automatización industrial simple y eficiente.
Gran corriente de sobrecarga para aceleraciones rápidas: 150% durante 60 segundos y 180% durante 3 segundos.
Configuración con un solo clic de parámetros específicos por industria mediante macros integradas. Compatible con teclado remoto MDKE8 (LED) y MDKE9 (LCD) para copiado y configuración rápida.
| MD200-S0.4B (0.4 kW 1F) |
MD200-S0.75B (0.75 kW 1F) |
MD200-S1.5B (1.5 kW 1F) |
MD200-S2.2B (2.2 kW 1F) |
MD200-T0.4B (0.4 kW 3F) |
MD200-T0.75B (0.75 kW 3F) |
MD200-T1.5B (1.5 kW 3F) |
MD200-T2.2B (2.2 kW 3F) |
MD200-T3.7B (3.7 kW 3F) |
|
|---|---|---|---|---|---|---|---|---|---|
| Alimentación | 1F 200–240 VAC | 1F 200–240 VAC | 1F 200–240 VAC | 1F 200–240 VAC | 3F 380–480 VAC | 3F 380–480 VAC | 3F 380–480 VAC | 3F 380–480 VAC | 3F 380–480 VAC |
| Potencia motor | 0.4 kW | 0.75 kW | 1.5 kW | 2.2 kW | 0.4 kW | 0.75 kW | 1.5 kW | 2.2 kW | 3.7 kW |
| Corriente salida (A) | 2.6 | 4.6 | 8 | 11 | 1.8 | 3.4 | 4.8 | 5.5 | 9.5 |
| Corriente entrada (A) | 6.5 | 11.0 | 18.0 | 27.0 | 2.6 | 4.5 | 5.5 | 6.5 | 11 |
| Sobrecarga | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s | 150% / 60 s · 180% / 3 s |
| Frec. salida máx. | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz |
| Dimensiones (mm) | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 | 180×75×145 |
| Grado de protección | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Temp. operación | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C | -10°C a +50°C |
| Modos de control | V/f · Vector Sensorless (SVC) · Control de motor PM (versión especial) |
| Comunicación | Modbus RTU (RS485 integrado) · CANlink (opcional) |
| Entradas / Salidas | 4 DI programables · 1 AI (tensión/corriente) · 1 AO · 1 salida a relé (TA/TC) · +10 VDC para potenciómetro |
| Protección EMC | Filtro EMC interno categoría C3 (modelos monofásicos) · Cumple EN61800-3 Cat. C2 con filtro externo |
| Instalación | Lado a lado (sin espacio entre unidades) · Montaje en pared · Riel DIN |
| Funciones integradas | Freno dinámico integrado · Boost de par automático · Compensación de deslizamiento · 2 rampas S independientes · Freno DC variable · Diagnóstico completo |
| Teclados remotos opcionales | MDKE8 (LED, 116×76×40 mm) · MDKE9 (LCD, 123×72×26.4 mm) · Cable MDCAB 3 m incluido |
| Software PC | Software PC para puesta en marcha simplificada y backup de parámetros (requiere kit de comunicación PC, accesorio opcional) |
