La serie MD290 de INOVANCE son variadores de frecuencia de uso general que permiten controlar motores de inducción asíncronos de forma sencilla y eficiente. Soportan programación de usuario, monitoreo por software y múltiples buses de comunicación. Ofrecen funciones potentes y rendimiento estable en un volumen compacto, cumpliendo con los principales estándares y certificaciones internacionales. Aplicables a equipos de producción automatizada en industrias como textil, papelera, trefilado, máquinas herramienta, packaging, alimentaria, ventilación y bombas.

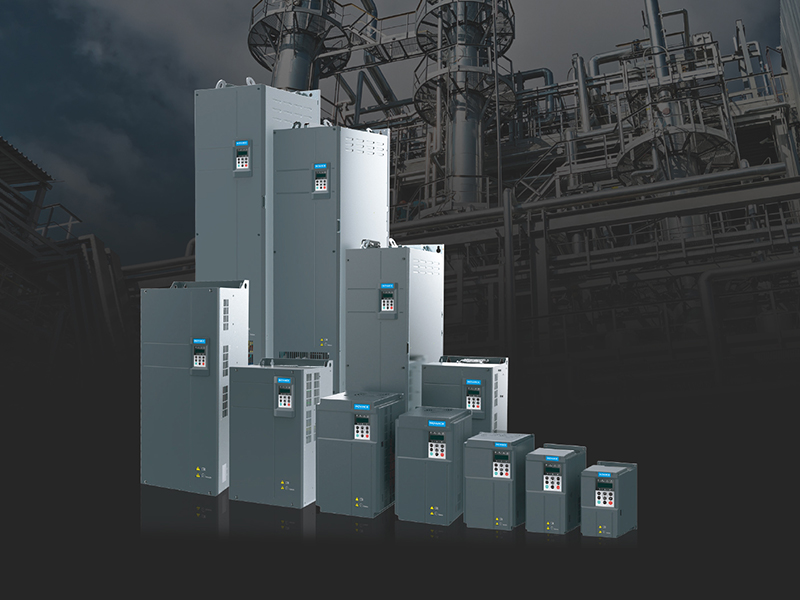

Control V/f de motores de inducción asíncronos con puesta en marcha simplificada. Compatible con múltiples protocolos de comunicación para adaptarse a distintos escenarios de automatización.

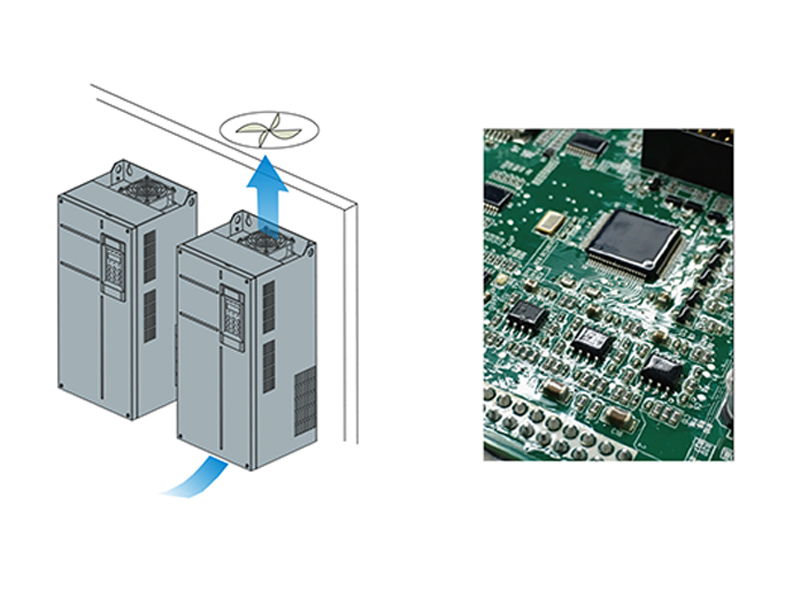

Filtro de aire separado con recubrimiento triple de pintura en PCBs, garantizando un rendimiento superior en ambientes industriales exigentes.

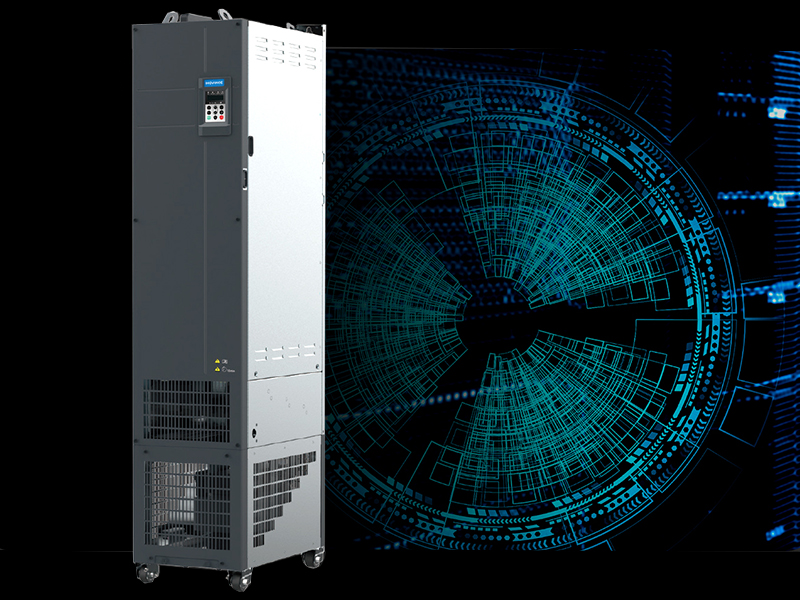

Configuraciones de proceso integradas especializadas para ventiladores y bombas. Soporta ride-through ante caídas de tensión, arranque al vuelo, control V/f cuadrático y accionamiento de alta velocidad.
Cumplimiento con los requisitos de certificación CE, UL, cUL y RoHS. Diseño de amplio rango de tensión adaptable a distintas redes eléctricas del mundo.
Control V/f de motores de inducción asíncronos con puesta en marcha simplificada. Compatible con múltiples protocolos de comunicación para adaptarse a distintos escenarios de automatización.
Filtro de aire separado con recubrimiento triple de pintura en PCBs, garantizando un rendimiento superior en ambientes industriales exigentes.
Configuraciones de proceso integradas especializadas para ventiladores y bombas. Soporta ride-through ante caídas de tensión, arranque al vuelo, control V/f cuadrático y accionamiento de alta velocidad.
Cumplimiento con los requisitos de certificación CE, UL, cUL y RoHS. Diseño de amplio rango de tensión adaptable a distintas redes eléctricas del mundo.
| 0.4G/0.7P | 0.7G/1.1P | 1.1G/1.5P | 1.5G/2.2P | 2.2G/3.0P | 3.0G/3.7P | 3.7G/5.5P | 5.5G/7.5P | 7.5G/11P | 11G/15P | 15G/18.5P | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Frame | T1 | T1 | T1 | T1 | T1 | T1 | T2 | T2 | T3 | T3 | T4 |
| Motor (kW) | 0.4/0.7 | 0.7/1.1 | 1.1/1.5 | 1.5/2.2 | 2.2/3.0 | 3.0/3.7 | 3.7/5.5 | 5.5/7.5 | 7.5/11 | 11/15 | 15/18.5 |
| Corriente salida (A) | 1.5/2.1 | 2.1/3.1 | 3.1/3.8 | 3.8/5.1 | 5.1/7.2 | 7.2/9.0 | 9.0/13 | 13/17 | 17/25 | 25/32 | 32/37 |
| Corriente entrada (A) | 1.8/2.5 | 2.4/3.7 | 3.7/4.6 | 4.6/6.4 | 6.3/9.1 | 9.0/11.3 | 11.4/15.9 | 16.7/22.4 | 21.9/32.9 | 32.2/39.7 | 41.3/44 |
| Sobrecarga | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s |
| Frec. salida máx. | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz |
| Grado protección | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| 18.5G/22P | 22G/30P | 30G/37P | 37G/45P | 45G/55P | 55G/75P | 75G/90P | 90G/110P | 110G/132P | 132G/160P | 160G/200P | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Frame | T5 | T5 | T6 | T6 | T7 | T7 | T8 | T8 | T8 | T9 | T9 |
| Motor (kW) | 18.5/22 | 22/30 | 30/37 | 37/45 | 45/55 | 55/75 | 75/90 | 90/110 | 110/132 | 132/160 | 160/200 |
| Corriente salida (A) | 37/45 | 45/60 | 60/75 | 75/91 | 91/112 | 112/150 | 150/176 | 176/210 | 210/253 | 253/304 | 304/377 |
| Corriente entrada (A) | 49.5/59 | 59/65.8 | 57/71 | 69/86 | 89/111 | 106/143 | 139/167 | 164/198 | 196/239 | 240/295 | 287/359 |
| Sobrecarga | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s | G:150%/60s P:110%/60s |
| Frec. salida máx. | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz | 500 Hz |
| Grado protección | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Modo de control | Control en lazo abierto V/f · Boost de par automático · Compensación de deslizamiento · 4 rampas S independientes |
| Comunicación | Modbus-RTU · CANopen · PROFIBUS-DP · CANlink · PROFINET · EtherCAT (mediante tarjetas opcionales) |
| Entradas / Salidas | 5 DI (DI5 soporta hasta 100 kHz pulso) · 2 AI · 1 AO (0–10 V / 0–20 mA) · 1 salida colector abierto · 1 relé (250 VAC / 30 VDC) |
| Reactor DC integrado | Desde 18.5 kW (400V) y 15 kW (200V) |
| Freno dinámico | Integrado para modelos 0.4–75 kW (G) · Unidad externa opcional para modelos ≥90 kW (G) |
| Montaje | Estándar · Pasante (through-hole) para 0.4–160 kW · Soportes opcionales por frame (T1–T12) |
| Teclados remotos opcionales | MD32NKE1 (LED) · MDKE9 (LCD, copia de parámetros) · Cable MDCAB 3 m incluido |
| Software PC | InoDriveShop · Carga/descarga de parámetros · Osciloscopio multicanal (requiere kit PC, accesorio opcional) |
| Certificaciones | CE · UL · cUL · RoHS · IP20 |
| Aplicaciones típicas | Ventiladores · Bombas · Textil · Papel · Trefilado · Máquinas herramienta · Packaging · Alimentaria |
